ປະຕູຮົ້ວ Spiral Wound ເປັນຫນຶ່ງໃນປະທັບຕາທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງ, ຮົ້ວແຜ່ນເຫຼັກແມ່ນຂື້ນກັບຄຸນລັກສະນະກົນຈັກຂອງແຖບໂລຫະທີ່ເປັນຮູບແບບທີ່ເຮັດວຽກເປັນພາກຮຽນ spring, ສະຫນອງຄວາມຍືດຫຍຸ່ນທີ່ດີກວ່າພາຍໃຕ້ຄວາມກົດດັນທີ່ແຕກຕ່າງກັນ & amp; ອຸນຫະພູມ. ພວກເຂົາເຈົ້າໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຂະແຫນງອຸດສະຫະກໍາແລະຂະແຫນງນ້ໍາ.
KXT 600 ແຜ່ນກີບປະທັບຕາທີ່ປະກອບດ້ວຍແຜ່ນໂລຫະທີ່ມີຮູບຊົງ V ແລະແຜ່ນໂລຫະທີ່ບໍ່ແມ່ນໂລຫະ. ການສະຫນັບສະຫນູນ, ພາຍໃນແລະພາຍນອກຂອງກ້ຽວວຽນ, ປັບປຸງ hand gasket ຂອງ, ເຫມາະສົມແລະຄວາມໄວ. ຂຶ້ນຢູ່ກັບຄວາມຍືດຫຍຸ່ນຂອງການບີບອັດທີ່ດີເລີດ, ມັນເຫມາະສົມສໍາລັບຈຸດທີ່ມີການປ່ຽນແປງຂອງອຸນຫະພູມແລະຄວາມກົດດັນເລື້ອຍໆ.
ປະເພດປະໂຫຍດ:
|
ຫມາຍເລກສິນຄ້າ: KXT600-R |
R TypeSpiral Wound Gasket KXT600-R Basic Type *ການກໍ່ສ້າງພື້ນຖານ, ເສັ້ນຜ່າກາງພາຍໃນແລະນອກແມ່ນ reinforced ກັບຈໍານວນຫຼາຍຂອງການເຕີມເງິນ metalwithout ເພື່ອໃຫ້ສະຖຽນລະພາບທີ່ດີກວ່າແລະຄຸນລັກສະນະ compression ດີກວ່າ. * Recommended flange tongue and groove, male to female and flat face to recess. *General and critical duties. |
|
|
IR TypeSpiral Wound Gasket KXT600-IRInner Ring Type *ວົງໂລຫະ Solidinner ເຮັດຫນ້າທີ່ເປັນ stopper compression. ເພື່ອປ້ອງກັນບໍ່ໃຫ້ມີການຫຼຸດລົງຂອງໂຊລິກ, ຫຼຸດຜ່ອນການໄຫຼຂອງການໄຫຼເຂົ້າຂອງນ້ໍາຂະບວນການແລະຫຼຸດຜ່ອນການເຊາະເຈື່ອນ, ຄວາມເສຍຫາຍຂອງການປະສົມປະສານລະຫວ່າງຂີ້ເຫຍື້ອແລະເສັ້ນຜ່າກາງພາຍໃນ, ພື້ນທີ່ annular ແມ່ນເຕັມໄປດ້ວຍວົງໂລຫະພາຍໃນແຂງ. *ເຫມາະສໍາລັບທໍ່ທໍ່ແມ່ແລະແມ່ຍິງ. *General duties. |
|
ຫມາຍເລກສິນຄ້າ: KXT600-CG |
CG TypeSpiral Wound Gasket KXT600-CGOuter Ring Type *ວົງແຫວນ Solidouter ສອດຄ່ອງກັບບ່ອນປະດັບເພັດເທິງໃບຫນ້າຂອງແຂນເພື່ອໃຫ້ຄວາມເຂັ້ມແຂງ radial ເພີ່ມເຕີມເພື່ອປ້ອງກັນບໍ່ໃຫ້ gasket blowout ແລະເຮັດຫນ້າທີ່ເປັນການຈໍາກັດຄວາມກົດດັນ. ໃນກໍລະນີຂອງການຕິດຕັ້ງແຫວນນອກ, ມັນງ່າຍທີ່ຈະຕິດຕັ້ງເຈັ໋ງເພື່ອປອກເປືອກໃບຫນ້າເພາະວ່າປາຍຂອງວົງນອກຈະສໍາຜັດ atbolts. *ເຫມາະສໍາລັບການນໍາໃຊ້ກັບໃບຫນ້າແປແລະແຂນໃບຫນ້າທີ່ຍົກຂຶ້ນມາ. ສໍາລັບຊັ້ນ 900 ແລະຂ້າງເທິງວົງແຫວນພາຍນອກແມ່ນແນະນໍາໃຫ້. *General and critical duties. |
|
ຫມາຍເລກສິນຄ້າ: KXT600-CGI |
CGI TypeSpiral Wound Gasket KXT600-CGIInner Rings ນອກປະເພດ *ແຫວນປະເພດແຫວນວົງແຫວນແລະສາຍແຫວນພາຍໃນປະຕູຈະໃຫ້ການຍັບຍັ້ງການຍັບຍັ້ງການບີບອັດສໍາລັບຮົ້ວພາຍໃນແລະດ້ານນອກ. ມັນຈະປ້ອງກັນບໍ່ໃຫ້ corrosions ໃນ flangeface ຢູ່ໃນຊ່ອງ annular. *ເຫມາະສໍາລັບໃບຫນ້າແປກຫນ້າແລະແຂນໃບຫນ້າທີ່ສູງແລະລະບຸໄວ້ສໍາລັບການບໍລິການຄວາມດັນສູງ / ອຸນຫະພູມ - ປະເພດ 900 ແລະຂ້າງເທິງຫຼືບ່ອນທີ່ມີເຄື່ອງມືທີ່ມີສານພິດຫຼືສານພິດທີ່ມີຢູ່. *General and critical duties. |
ການປະຍຸກໃຊ້ທົ່ວໄປ
*Pipe, valve, pump,
thermal exchange, condensing tower, plain hole and man hole of flange, etc.
*Petrochemical, chemical, mechanical manufacturer, power station, metallurgy,
shipbuilding, medical and pharmaceutical unclear power station and navigation,
etc.
ລັກສະນະພິເສດ
*ຮົ້ວປະກອບດ້ວຍຂະຫນາດໃຫຍ່ແລະຂະຫນາດຕ່າງໆ.
*Combinations of metal strip and filler are selected to suit the specific
fluid media and operating conditions.
*Quick to install and remove
*Make gaskets suitable for high pipeline pressure on flat or raised flange
faces.
*Temperatures from cryogenic up to 1000°C
Specifications ວັດສະດຸs
ASME B 165, BS1560, ASME B 1647 A (B), BS EN 1092, DIN, JIS, ແລະ NF, ແລະອື່ນໆ.
*Color cord as ASME B 16.20 on request.
*Provide ອຸປະກອນຄົບຖ້ວນສົມບູນຂອງເຈ້ຍກ້ຽວວຽນ, ລວມການປະຕິບັດງານຂອງວັດຖຸ. ລວມທັງ Monel 400 / Inconel 600,625,800,825 / Hastelloy B3 / Hastelloy C276 / Titanium, ແລະອື່ນໆ. ຜູ້ສະຫນອງໄລຍະຫ່າງ: Graphite, PTFE, ບໍ່ເປັນອາຊິດ, Mica, ແລະອື່ນໆ.

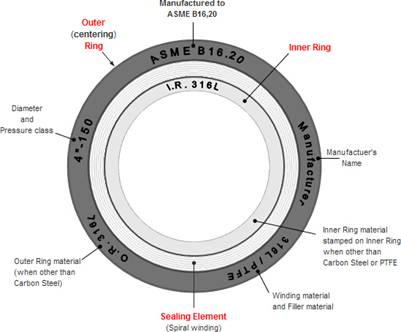

Marking Stamping
Ring Strip ວັດສະດຸs
|
|
ຂັ້ນຕ່ໍາ |
ສູງສຸດ |
|
Guide Ring Color Code |
||
|
ວັດສະດຸ |
F |
C |
F |
C |
ຊື່ຫຍໍ້ |
|
|
SS304 |
-320 |
-195 |
1400 |
760 |
304 |
ສີເຫຼືອງ |
|
SS316L |
-150 |
-100 |
1400 |
760 |
316L |
ສີຂຽວ |
|
SS347L |
-150 |
-100 |
1400 |
760 |
317L |
ສີແດງ |
|
SS321 |
-320 |
-195 |
1400 |
760 |
321 |
Turquoise |
|
SS347 |
-320 |
-195 |
1700 |
925 |
347 |
ສີຟ້າ |
|
ເຫຼັກກາກບອນ |
-40 |
-40 |
1000 |
540 |
CRS |
ເງິນ |
|
ໂລຫະ 20 |
-300 |
-185 |
1400 |
760 |
A-20 |
ສີດໍາ |
|
Hastelloy B3 |
-300 |
-185 |
2000 |
1090 |
HAST B |
ສີນ້ໍາຕານ |
|
Hastelloy C276 |
-300 |
-185 |
2000 |
1090 |
HAST C |
Beige |
|
Incoloy 800 |
-150 |
-100 |
1600 |
870 |
IN 800 |
ສີຂາວ |
|
Incoloy 825 |
-150 |
-100 |
1600 |
870 |
IN 825 |
ສີຂາວ |
|
Inconel 600 |
-150 |
-100 |
2000 |
1090 |
INC 600 |
ທອງຄໍາ |
|
Inconel 625 |
-150 |
-100 |
2000 |
1090 |
INCO 625 |
ທອງຄໍາ |
|
Inconel X750 |
-150 |
-100 |
2000 |
1090 |
INX |
ບໍ່ມີສີ |
|
Monel 400 |
-200 |
-130 |
1500 |
820 |
MON |
ສີສົ້ມ |
|
ນິກເກີນ 200 |
-320 |
-195 |
1400 |
760 |
NI |
ສີແດງ |
|
Titanium |
-320 |
-195 |
2000 |
1090 |
TI |
ສີມ່ວງ |
Filler ວັດສະດຸs
|
|
ຂັ້ນຕ່ໍາ |
ສູງສຸດ COT |
|
Stripe Color Code |
||
|
ວັດສະດຸ |
F |
C |
F |
C |
ຊື່ຫຍໍ້ |
|
|
Flexible Graphite |
-350 |
-212 |
950 |
510 |
FG |
ສີເທົາ |
|
PTFE |
-400 |
-240 |
500 |
260 |
PTFE |
ສີຂາວ |
|
ເຊລາມິກ |
-350 |
-212 |
2000 |
1090 |
CER |
Light ສີຂຽວ |
|
Mica Graphite |
-350 |
-212 |
1100 |
590 |
MICA-GRA |
ສີຊົມພູ |
ປະເພດການຫຸ້ມຫໍ່ແກ້ວ Spiral
ເພື່ອໃຫ້ແນ່ໃຈວ່າລູກຄ້າໄດ້ຮັບຄຸນນະພາບທີ່ມີຄຸນນະພາບສູງສຸດຂອງສາຍກຽວທີ່ລວດໄວ, KXT Spiral Wound Gaskets ແມ່ນຖືກຫຸ້ມຫໍ່ດ້ວຍຄວາມລະມັດລະວັງເພື່ອປ້ອງກັນຄວາມເສຍຫາຍໃນເວລາຂົນສົ່ງໄປຫາສະຖານທີ່ເຮັດວຽກ., please seebelow:
*Between 1/2'' ~ 24'' gaskets are packaged by plastic clips each 10 pcs.
*Up to 24'' gaskets packaged by soft cotton tape each.
ວິທີສັ່ງຊື້
1ຂະຫນາດທໍ່ຊື່ຫຼືຂະຫນາດທໍ່ທີ່ສະເພາະ
2rating ຄວາມກົດດັນ
3ວັດສະດຸປ້ອນແລະວັດສະດຸປ້ອນ
4ແຜ່ນແຫວນກາງ / ແຫວນນອກຫຼືອຸປະກອນພາຍໃນ
